工作原理

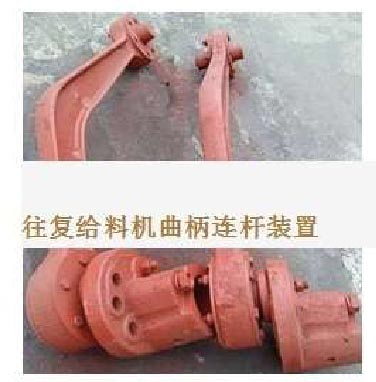

K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理：当电动机开动后，经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动，将煤均匀地卸到运输机械或其它筛选设备上。K型往复式给料机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。该机适用于矿井和选煤厂，将煤炭经煤仓均匀地装载到输送机或其它筛选、贮存装置上 [1]  。

主要特点

1.结构简单，运行，调节安装方便。

2.装有限矩型液力偶合器，能满载启动，过载保护。

3.重量轻、体积小、工作、寿命长、维护保养方便。

4.比较大给料量可达1200吨/小时（煤），是国内比较大的往复式给料机。

5.采用了先进的平面二次包络环面骡杆减速器设计，承载能力大，传动效率高。

6.侧衬板、斜衬板与底板之间留缝可调，能比较有效地控制留缝大小，大大减少了漏料。

7.驱动装置对称布置，并采用双推杆，使整机爱力均衡，传动平稳，消除了底板往复时的扭摆现象。

8底板有立向筋板，并用三道通长托辊支承，了底板本身刚度，消除了现有往复式给料机底板工作中弯曲变形的弊病。

9.衬板由小块耐磨钢板拼成，这样不仅更换时轻便容易，而且可以根据实际磨损情况，有针对性地更换磨损了的衬板块，从而使材料合理利用，降低维修费用 。
