圆形筛粉机网架的几种结构形式

文章作者:泓博缘机械发布时间:2018/8/31 16:03:09浏览次数:

圆形筛粉机的网架结构很多,根据结构的不同可以大致分为U型网架、子母扣网架、单双箍网架等5种之多,很多客户在选购设备的时候在网架的构成上一致搞不清楚它们之间的差别和侧重点,因此金禾筛粉机厂家今天就圆形筛粉机的多种网架的区别和优势做一个介绍和对比,方便进行区分和选购。

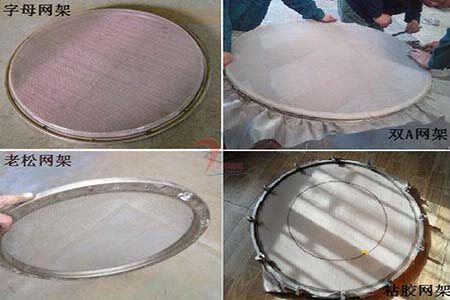

圆形筛粉机常用的5种网架结构介绍和分析
挑选合适的网架不仅能让圆形筛粉机的工作效率和工作精度得到长足的进步,并且对于后期的换网清洗等常用保养工作来说也可以省时不少。中药电动筛粉机 细度和功能无人能够超越下面金禾圆形筛粉机厂家就介绍一下常用的网架优势对比:

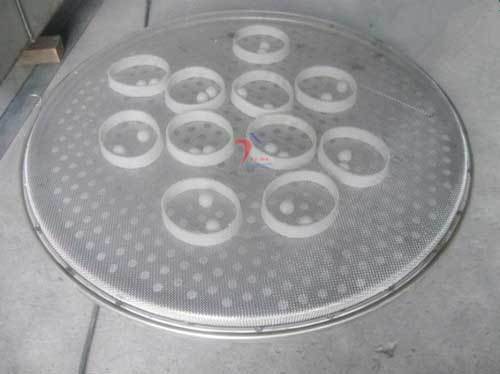

1:子母网结构又叫子母网结构,属于圆形筛粉机非常普遍使用的型号,先用压网工具把粗丝径的筛网固定在U型槽内,这层筛网称之为目网,再将工作网固定平铺在目网上边,用卡箍固定四周。
这种网架结构的优势就是更换工作网比较快,工作网下的目网起骨架作用,支撑工作筛网,保证圆形筛粉机筛面的平整度,防止物料冲击压塌工作网,同时又防止筛板上的弹跳球撞击工作网,把工作网撞破。
但是这种网架结构的唯一缺点就是目网与工作网重叠部分,影响筛分面积从而一定程度上降低圆形筛粉机筛分效率。
2:子母扣网架又叫公母槽法兰网架,就是两个法兰一个凹槽,一个凸槽,把凸槽法兰焊接在筛框内,以凹槽法兰为活动件,将筛网放置在两个法兰中间,用螺丝锁紧,筛面自然拉紧平展,一般12目-30目的圆形筛粉机筛网采用这种结构比较多。

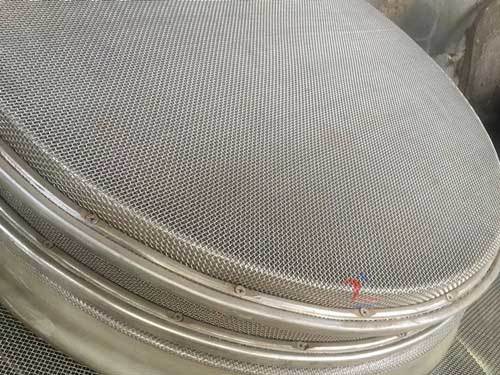

子母扣网结构图片
3:单网双箍网架(双子网架结构)或者轻型网架结构,这种网架用两个环形圆箍固定拉紧筛网,超声波振动筛厂家常用于陶瓷行业应用较广的高频率的圆形筛粉机中,这种网架大的好处就是透网率比较高,且双箍结构有效避免圆形筛粉机漏料跑浆现象;但是有一个明显的缺点就是更换筛网比较复杂,筛网张紧力度没有足够的经验的话容易破网。

单网双箍网架图片

4:老松网架:该网架结构主要是使用铆钉直接将筛网铆在圆形筛粉机网架上.其优势在于使用寿命长,结实耐用.但由于是铆钉铆的,所以更换筛网时不能实现快速更换,由于是使用铆钉,所以不适合于精细筛网;

老松式筛粉机网架图片

5:胶粘网架:该网架结构普遍在超声波型的圆形筛粉机中使用.
其优势在于装网速度快,由于筛网是直接使用胶粘在网架上,可以预先装好一套备用,更换时直接连同筛网一起更换即可.但该系列网架结构缺点在于在粘网时如胶涂抹不均匀会出现筛网松弛,从而影响圆形筛粉机的筛分精度与筛分效果.
